Сбить БЛА |
CВАТЕЕВ ВИКТОР АЛЕКСЕЕВИЧ svateevVA@inbox.ru |
Правила стрельбы по коптерам из дробовика смотри на странице "Сбить БЛА дробью" (подчёркнутый текст и картинки открываются при нажатии).

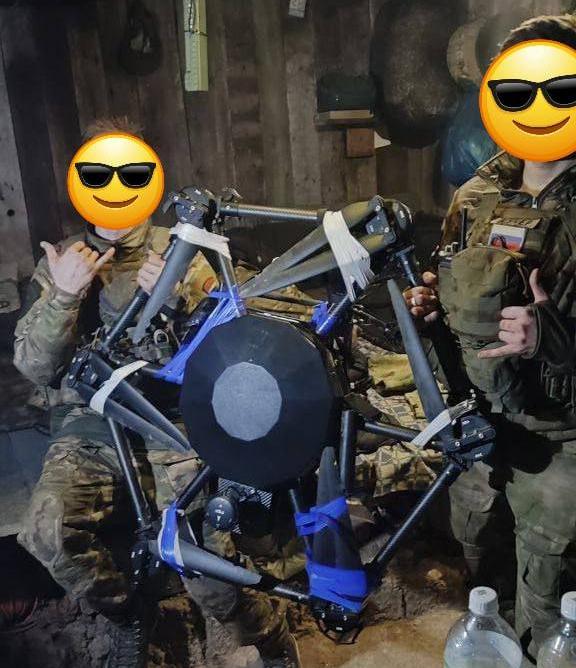

Целью считаем весь коптер на Рис.1 или только центральный отсек "Бабы Яги" на Рис.5. Размер цели примерно 0,4х0,4 м и прицелы П или 4 автоматов АК74 и АК-12, рассчитанные на прямой выстрел по грудной фигуре высотой 0,5 м, по цели высотой 0,4 м неэффективны, поскольку их траектория поднимается выше цели. А при больших углах места цели превышение траектории над линий прицеливания ещё больше. Поэтому для стрельбы по беспилотным летательным аппаратам (БЛА) нужен прицел для прямого выстрела по головной фигуре высотой 0,3 м; на открытых прицелах АК74, ПК, АКМ и АК-12 (диоптрическом) это прицел 3 (300 м).
На открытом прицеле, где нет метки 3, а также на коллиматорном, ночном, тепловизионном и т.п. навесном прицеле создай метку дальности для прямого выстрела по головной фигуре как указывают "Упражнения подготовительных стрельб" (подчёркнутый текст и картинки открываются при нажатии). Например, если на прицеле АК-12 очередной модификации нет метки 3, то неэффективную метку 4 или П приведи к превышению прицела 3 или П_0,3 как указывают "Упражнения подготовительных стрельб", Таблица 1.
Прицел постоянно держи на прицельном знаке прямого выстрела по головной фигуре для немедленного открытия огня по внезапно появляющимся как наземным целям, так и беспилотным летательным аппаратам (БЛА) при любых углах места цели (ε) от нуля до 90° - Рис.2 из [1] и [4].
Из всех типов прицелов для стрельбы по коптеру предпочтительнее коллиматорный. У коллиматорного прицела прицельный знак перемещается по окуляру вслед за смещением глаза стрелка от центра окуляра и потому не возникает параллакс. Коллиматорные прицелы разрабатывались именно для стрельбы по энергично маневрирующим воздушным целям.
Дальностью считаем наклонную дальность до БЛА, которую при углах места цели 70-90° можно называть высотой цели. Дальность до БЛА лучше определять по кроющей величине мушки, то есть, по соотношению видимой ширины цели к ширине мушки. Ширина мушки (прицельного знака) и расстояние установки мушки от глаза стрелка на различном оружии различаются, поэтому кроющую величину мушки надо заранее определить прицеливаясь из своего оружия по коптеру, находящемуся на 50, 100 и 150 м.
Угол места цели (БЛА) - это угол между горизонтом и направлением на цель - Рис.2, угол (ε).
— с прицелом 3 или П_0,15 согласно Рис.11. Действительная стрельба по коптеру:
— до дальности 25 м при любых углах места цели наводить в центр цели;
— угол места от 0° до 70°: до дальности 50 м наводить в центр цели, 100-150 м в нижний край;
— угол места от 70° до 90°: до дальности (высоты) 100 м наводить в нижний край цели, 150-200 м на полфигуры ниже нижнего края.

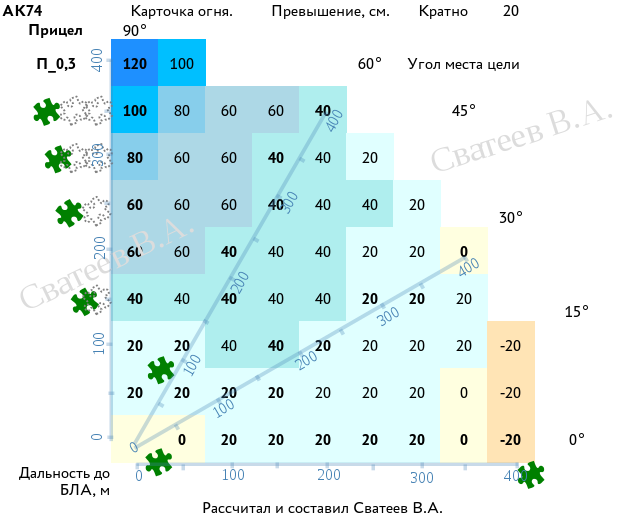

— с прицелом П_0,3 согласно Рис.12. Действительная стрельба по коптеру:
— до дальности 25 м при любых углах места цели наводить в центр цели;
— угол места от 0° до 30°: до дальности 50 м наводить в центр цели, 100-300 м в нижний край;
— угол места от 30° до 90°: до дальности (высоты) 100 м наводить в нижний край цели, 150 м на полфигуры ниже нижнего края.
— с прицелом 3 или П_0,15 согласно Рис.13. Действительная стрельба по коптеру:
— до дальности 25 м при любых углах места цели наводить в центр цели;
— угол места от 0° до 70°: до дальности 50 м наводить в центр цели, 100 м в нижний край;
— угол места от 70° до 90°: до дальности (высоты) 100 м наводить в нижний край цели, 150 м на полфигуры ниже нижнего края.
Пулемётчик ПК при необходимости стрельбы из АК74 может применять заученные поправки для ПК, а автоматчик АК74 при необходимости стрельбы из ПК может применять поправки АК74.
— с прицелом 3 или П_0,15 согласно Рис.14; действительная стрельба по коптеру:
— до дальности 25 м при любых углах места цели наводить в центр цели;
— угол места от 0° до 30°: до дальности 100 м наводить в нижний край цели, 150-200 м на полфигуры ниже нижнего края;
— угол места от 30° до 90°: до дальности (высоты) 50 м в нижний край, 100 м на полфигуры ниже нижнего края.
Стреляй непрерывной очередью до попадания в БЛА. Количество выстрелов очереди для попадания указаны на Рис.3, где количество выстрелов для гарантии 0,9 практически обеспечивает попадание в коптер, а количеством выстрелов для гарантии 0,5 то ли попадёшь, то ли нет.
Стрельба одиночными выстрелами имеет некоторую эффективность только с упора по зависшему коптеру не дальше 50 м и с ошибкой наводки в 2 раза меньше указанной на Рис.3. Но даже в этом случае требуется в среднем 3 одиночных выстрела = 1/(100%-61%), то есть, примерно 3 секунды времени, за которые коптер пролетит эти 50 м и ударит в тебя. Очередь лучше, ведь допускает больше ошибку наводки и 5 выстрелов собьют коптер за 0,5 сек, он не успеет совершить прицельный сброс или ударить в тебя. Стрельба одиночными на большей дальности, из других положений для стрельбы или по маневрирующему коптеру абсолютно неэффективна, поскольку доля последущих пуль очереди в вероятности попадания очереди составляет 89% и более, то есть, вероятность попадания первой (и одиночной) пулей не более 0,11 и вплоть до 0,01 - Рис.3.
Запомни допустимую ошибку наводки из различных положений для стрельбы на различной дальности - Рис.3 - и если мушка отклонилась от указанной выше точки прицеливания больше допустимой ошибки наводки, то останови очередь, поправь наводку и снова открой огонь очередью. Стремись, чтобы мушка всегда находилась на точке прицеливания и отклонялась от неё как можно меньше и как можно реже.
Коптеры - Рис.1 - сбивай как можно дальше, чтобы не попасть под их осколки, как на Видео 11. Атакующий коптер может развить скорость до 120 км/час ≈ 30 м/сек и за 3 сек, пока расходуется магазин, может подлететь на 90 м.
По не маневрирующему (зависшему или атакующему прямолинейно) коптеру стреляй с упора.

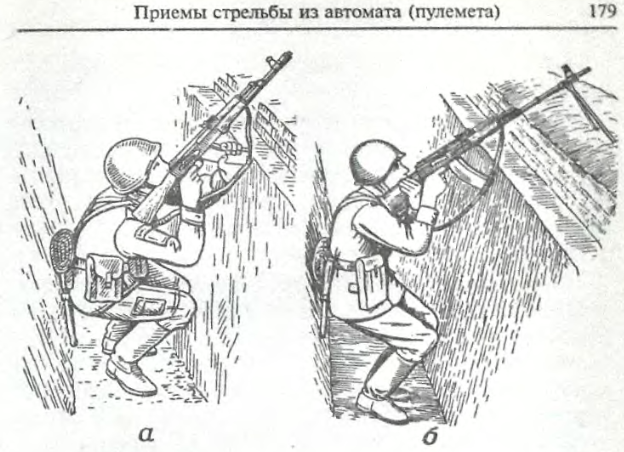

Упор должен быть надёжен - бруствер окопа как на Рис.4 из [4], здание, дерево, стоящий транспорт и т.п.
Если удержишь мушку от точки прицеливания не дальше указанной на Рис.3 ошибки наводки и начнёшь стрелять:
— с дальности 150 м, то потребуется очередь 30 выстрелов = 3 сек времени, зато коптер будет сбит и взорвётся не ближе 60 м от тебя;
— с дальности 100 м, то потребуется очередь несколько меньше 20 выстрелов и 2 секунд времени, при этом коптер будет сбит и взорвётся не ближе 40 м от тебя;
— с дальности 50 м, то после очереди 5 выстрелов = 0,5 сек коптер может взорваться в 35 м от тебя. Но если осталось мало патронов или много коптеров, то начинать стрельбу придётся именно с 50 м.
В отсутствии надёжного упора по не маневрирующему коптеру стреляй с колена, как на Рис.2-б, с дальности 90-100 м; допустимые ошибки наводки и длина очереди - Рис.3. Положение лёжа на спине, как на Рис.2-а, нецелесообразно потому, что не позволяет быстро уклониться от удара коптера или от его сброса. С упора на борт движущегося транспорта рассеивание не меньше, чем стоя с руки, поэтому с такого упора стрелять надо как указано ниже по маневрирующему коптеру.
По атакующему маневрирующему коптеру стреляй стоя с руки, как на Рис.2-в. Автоматчик - с дальности 50 м, потребуется очередь 31 выстрел. Пулемётчик с лентой может стрелять со 150 м. Допустимые ошибки наводки и длина очереди на Рис.3.
Если траектория БЛА проходит над тобой, то:
— когда БЛА приближается наводи в центр БЛА;
— когда БЛА удаляется бери двойную поправку на угол места БЛА и дальность до него.
Если БЛА летит мимо тебя, то заметь, сколько БЛА пролетает за полсекунды (упреждение):
— по медленно летящему БЛА точку прицеливания с поправкой на угол места БЛА и дальность до него вынеси по направлению полёта БЛА на упреждение и стреляй длинной очередью сопровождая цель и сохраняя поправку и упреждение;
— по быстро летящему БЛА точку прицеливания с поправкой на угол места БЛА и дальность до него вынеси по направлению полёта БЛА на 1,5 упреждения и дай длинную очередь.
Беспилотные летательные аппараты (БЛА) со сбросом ВОГов, гранат, миномётных мин и т.п. (БЛА-бомберы) - Рис.5 -, а также барражирующие боеприпасы (ББ), то есть, те же БЛА с прикрепленными гранатомётными выстрелами ПГ-7ВЛ, минами и т.п., которые поражают цели тараном - Рис.1 -, в специальной военной операции стали настоящим бичом пехоты и бронетехники. Рассмотрим как пехоте бороться с этой новой напастью.
Предупреждаю, что иногда за неимением видео нужного момента работы БЛА противника использую видео работы наших БЛА. Ведь БЛА противника действуют так же, как наши. Законы физики и войны одинаковы и для нас, и для них.
БЛА имеет оптику или тепловизор с увеличением и может увидеть тебя раньше, чем ты его. Если ты увидел БЛА, то, вероятнее всего, он тебя обнаружил уже давно и охотится именно за тобой. Что делать? Убегать? Прятаться? Или сбивать его?
Оператор БЛА видит все твои перемещения и догонит тебя, ведь скорость БЛА до 120 км/ч. Поэтому просто бежать вперёд, особенно по дороге или тропинке, бесполезно. Операторы БЛА научились брать упреждение на движение цели, смотрим Видео 1 . Обратите внимание, что БЛА перенацелился на второго бойца и сделал сброс с упреждением: в момент сброса (появления сообщения "Нижняя подсветка вкл" и отделения РГН) перекрестье прицела было впереди по ходу движения цели. Цель сама набежала на взрыв.
Собери волю в кулак и вспомни, как ещё сто лет тому назад учили перебегать зиг-загами, чтобы противник не смог предугадать где ты будешь через секунду. Смотрим Видео 2. В интервале с 0:50 до 1:15 боец бегает по траншее, не давая оператору коптера прицелиться. Если бы боец ещё поглядывал на коптер и не просто метался по траншее, а ждал, когда коптер зависнет над ним, и только тогда отбегал, то оператор вообще не смог бы прицелиться. БЛА-бомберы вертолётного типа, переделанные из гражданских коптеров, сбрасывают ВОГи, гранаты и т.п. с зависания и видно не только сам бомбер, но и момент сброса. Конечно, ждать момент сброса и только затем отбегать, чтобы заставить бомбер израсходовать БК - это опасная тактика. Но отбегать только тогда, когда бомбер долетел до тебя - самая безопасная беготня от него. Оператор может попытаться бомбить с горизонтального полёта или пикирования, как самолёты в Великую Отечественную войну, но такое бомбометание требует длительной тренировки и всё равно не будет таким же точным, как с зависания.
Можно уклониться и от прямого попадания барражирующего боеприпаса (ББ) - Рис.1 - управляемого оператором, так называемого FPV-дрона - Видео 3. Поскольку время реакции у оператора такое же, как у тебя, если ты будешь маневрировать, то оператор будет опаздывать на полсекунды-секунду. Поэтому подпусти ББ на секунду полёта до тебя и делай рывок в сторону от направления полёта ББ. Если рванёшь раньше, то оператор успеет довернуть ББ за тобой.
И учти, что все армии мира уже тестируют ББ с автоматическим наведением. Там компьютер не даёт ни полсекунды форы. Уклониться от такого ББ практически невозможно. И возможен подрыв ББ не только при попадании в тебя, но и при пролёте рядом с тобой.
На вход укрытия БЛА сбрасывают слезоточивую гранату, которая выкуривает оттуда всех - Видео 2.
Второй способ достать тебя в укрытии - направить БЛА через проём внутрь - Видео 4. А видео с попаданием ББ прямо по входу блиндажа, "лисьей норы" или в амбразуру ДЗОТа (дерево-земляная огневая точка) каждый день буквально сыплются в интернет.
Третий способ: первым на крышу землянки БЛА сбрасывает, видимо, давно известный инженерный боеприпас для пробивания стен. Затем, на случай, если в землянке кто-то выжил, в дыру от инженерного боеприпаса сбрасывает ВОГ, гранату и т.п.- Видео 5. Во время Великой Отечественной войны сапёры так уничтожали ДОТы, для чего им приходилось сначала под огнём ДОТа добраться до его стен. Теперь подлетает БЛА.
Оператор БЛА сидит в безопасности и просто играет в азартную игру на мониторе. И он не оставит тебя в покое, не отпустит. На Видео 6 боец грамотно бегает меняя направление и скорость, чем не даёт оператору прицелиться. Но оператор дрона преследует его: "Посмотрим, у кого дыхалки больше!" - и делает сброс, когда боец остановился отдохнуть. При этом оператор оправдывает себя: "Ну, что я могу поделать?! Извини, брат!" Моя бабушка в деревне примерно так же оправдывалась перед очередной курицей, которой рубила голову.
Если ты сдался, то оператор БЛА, особенно ВСУка, тебя добьёт и выложит это в интернет - Видео 7.
Иногда сбить коптер можно даже подручным предметом - Видео 8. Но надёжнее не подпускать его так близко и сбить из стрелкового оружия - Видео 9.
Никогда не сдавайся!
Только учти, что стрельба по воздушной цели существенно отличается от стрельбы по цели наземной. БЛА может находиться высоко над горизонтом - Рис.2 -, поэтому надо брать поправку на угол места цели.
Угол между линией прицеливания и горизонтом оружия называется углом места цели (ε) - Основы стрельбы из стрелкового оружия [1], стр.24. Рекомендую скачать это наставление (жми на подчёркнутый текст).
Правда, объяснение поправки на угол места цели в "Основах стрельбы" [1] неудачное. Там на стр.39 рекомендуют брать поправку потому, что "увеличивается наклонная дальность". И по привычке при увеличении дальности стрелок стремится увеличить прицел (метку дальности на прицеле). Однако, в руководствах по любому оружию указано уменьшать прицел - Рис.6. Поэтому, поправку лучше объяснять так: чем больше угол места цели, тем больше превышение траектории над линией прицеливания и надо прицеливаться ниже или уменьшить прицел (метку дальности на прицеле).

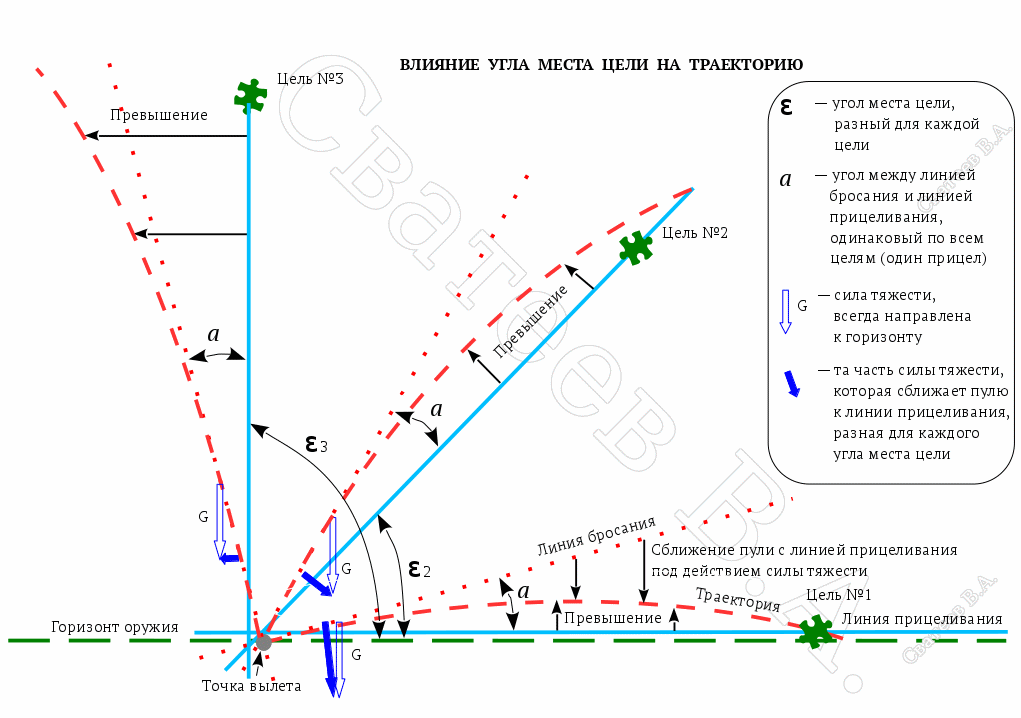

На Рис.7 (все рисунки открываются при нажатии) я показал стрельбу с одним и тем же прицелом (один и тот же угол прицеливания d) при разных углах места цели ε.
Когда угол места цели близок к нулю (цель примерно на горизонте оружия), то сила тяжести направлена под углом около 90° к траектории и практически вся работает на снижение траектории (падение пули от линии возвышения) - смотрим на Рис.7 цель №1 и обращаем внимание на размер той части силы тяжести, которая снижает траекторию. Угол прицеливания ε1 не обозначен, так как близок к нулю.
Прицелы стрелкового оружия рассчитаны именно на такую стрельбу - когда угол места цели не более 15°. То есть, когда падение пули самое большое, соответственно, превышение траектории над линией прицеливания самое маленькое. Только специальные зенитные прицелы для стрельбы по воздушным целям рассчитываются иначе и даже выглядят иначе.
Чем больше угол места цели (чем выше цель над горизонтом), тем меньше угол между силой тяжести и траекторией. И потому меньше та часть силы тяжести, которая снижает пулю, соответственно, падение пули меньше, а превышение становится больше - Рис.7 цель №2 угол прицеливания ε2. Если прицел равен дальности до цели, то в цель не попадаем, потому что траектория поднялась выше цели. Чтобы попасть надо либо дальность на прицеле ставить меньше дальности до цели, либо с прицелом, соответствующим дальности до цели, наводить ниже, чем когда цель находится на горизонте оружия. Так и указано во всех Руководствах по оружию - Рис.6.
Когда ствол (линия возвышения) направлен вертикально вверх, то сила тяжести параллельна траектории и перестаёт её снижать, поскольку проекция силы тяжести на нормаль (перпендикуляр) к траектории равна нулю. Траектория превращается в прямую линию, то есть, пуля, поднявшись по прямой на максимальную высоту, затем под действием силы тяжести падает назад в точку вылета. Такая траектория на Рис.7 не поместилась, но, надеюсь, сомнений в этом варианте нет. Например, миномётчики если установят опорную плиту существенно ниже сошек, то могут вывести миномёт в вертикаль и попасть в самих себя.
Когда угол места цели 90°, то есть, БЛА завис над тобой, нужна метка прицела, с которой линия прицеливания параллельна линии возвышения, то есть, с которой угол прицеливания d равен нулю. Но на обычных (не зенитных) прицелах такой метки нет, даже с самой маленькой меткой 1 (100 м) есть некоторый угол прицеливания. Поэтому даже с самой маленькой меткой линия возвышения (ствол) оказывается больше 90° к горизонту оружия и та часть силы тяжести, которая снижает траекторию, оказывается направлена не к цели, а в противоположную сторону. Происходит "опрокидывание" траектории, то есть, траектория выгибается не к цели, а в сторону от цели, превышение постоянно увеличивается - Рис.7 цель №3 ε3 = 90°. Обращу внимание, что именно вертикально над целью зависают для сброса все БЛА вертолётного типа - Рис.5 и Видео 2.
Итак: по мере увеличения угла места цели от нуля до 90° необходимо уменьшать прицел либо прицеливаться ниже. Это и рекомендуется в Руководствах по оружию - Рис.6, особенно подробна рекомендация для ПК. Однако, уменьшить прицел можно только до 1 (100 м), а даже с этим прицелом при зависании БЛА над тобой необходимо сместить точку прицеливания вниз - наводить ниже центра БЛА.
Теперь обращу внимание, что рекомендации на Рис.6 даны для стрельбы в горах, годятся также для стрельбы с земли по верхним этажам высотных зданий или с таких этажей по наземным целям. То есть, когда угол места цели не меняется и есть время установить нужный прицел.
А угол места воздушной цели постоянно меняется. Угол места летящего на тебя БЛА сначала будет постоянно увеличиваться градусов с 30 до 90, а когда БЛА пролетит над тобой, то угол места начнёт постоянно уменьшаться с 90 до примерно 30°. И если менять прицел сначала уменьшая его, а затем увеличивая, то времени на стрельбу не останется.
К тому же, для вычисления точного прицела надо определить точную дальность до коптера в небе, где нет никаких местных предметов, помогающих определить дальность глазомером.

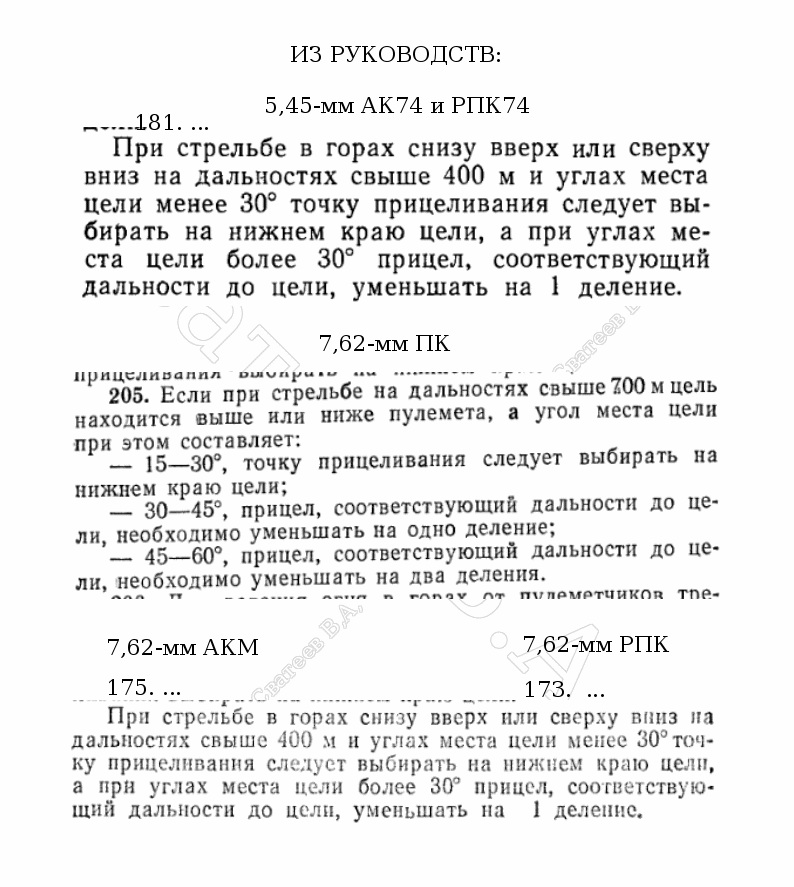

Поэтому в Руководствах по любому оружию указано по воздушным целям стрелять с постоянным прицелом - Рис.8, напомню, что прицел 3 для АКМ и РПК равен П. То есть, наставления рекомендуют стрелять с тем прицелом (меткой дальности), которая должна быть всегда установлена на прицеле для немедленного открытия огня по внезапно появившейся цели . Тем более, что прицелы 3, 4 и П как раз подходят под указания Рис.6 - они на одно-два деления меньше дальности 500 м, с которой можно обстреливать вертолёт длиной 8 м и самолёт длиной 15 м. Некоторые БЛА самолётного типа имеют примерно такие же размеры, например, пресловутый Байрактар, и по таким БЛА можно стрелять как указано на Рис.8.
Но сейчас появились коптеры - Рис.1 и Рис.5, которые в 10-20 раз меньше вертолёта и обнаруживаются только с дальности 300-350 м, причём часто подлетают вплотную. Поэтому указания Рис.8 необходимо уточнить для стрельбы по коптерам. Это и сделаем далее опираясь на принципы, изложенные в Наставлениях [1]-[5].
Как указано на стр. 47 Основ стрельбы [3] если бы на снаряд (пулю) не действовала сила тяжести, то траектория движения пули была бы прямой линией. Напомню, что траектория становится прямой линией и когда линия бросания пули параллельна направлению силы тяжести - когда пулю бросаем (выстреливаем) вертикально вверх или вниз, то есть, когда угол бросания равен 90°. Превышение такой траектории над линией прицеливания и примем в качестве базы расчёта превышений для различных углов места цели.
Как уже говорилось, когда угол места цели 90° падение пули не уменьшает, а увеличивает превышение - Рис.7 цель №3. Но угол бросания, то есть, отклонение от вертикали, с прицелами 2 и 3 небольшой - Рис.9 -, поэтому та часть силы тяжести, которая снижает траекторию, и само падение пули тоже небольшие. Для упрощения расчёта с углом места цели 90° падение пули учитывать не будем и будем считать траекторию прямой линией по линии бросания.
Тогда угол бросания в тысячных дальности, взятый из Основной таблицы оружия, умножаем на дальность и получаем превышение с углом места цели 90°.
Например, АК74 с прицелом 3: угол бросания 2,2 тысячных дальности; получаем превышения от 11 до 88 см; траектория является прямой линией - Рис.9.
1. Сначала находим падение пули с углом места цели 0°. Для чего из выше рассчитанного превышения с углом места цели 90° вычитаем превышение с углом места цели 0°, взятое из таблицы оружия "Превышение траектории над линией прицеливания".
Например, АК74 с прицелом 3 на Рис.9 на дальности 200 м из превышения 44 см вычитаем 16 см и получаем падение 28 см. На Рис.9 падения не указаны, остались за пределами выдержки.
2. Та часть силы тяжести, которая вызывает падение пули (снижает траекторию), пропорциональна синусу угла между линией прицеливания и силой тяжести - Рис.7. Следовательно, падение пули тоже пропорционально синусу угла между линией прицеливания и силой тяжести.
В треугольнике линия прицеливания - сила тяжести - горизонт оружия как в любом треугольнике сумма углов равна 180°. Угол же между силой тяжести и горизонтом оружия всегда 90°. Поэтому угол между силой тяжести и линией прицеливания равен 180° минус 90° минус угол места цели, что равно 90° минус угол места цели. А синус (90° минус угол места цели) равен косинусу угла места цели.
Таким образом, падение пули с углом места цели ε равно произведению падения с углом места цели 0° на косинус угла ε.
Например, АК74 прицел 3 на дальности 200 м вычисленные выше 28 см (падение с углом места цели 0°) умножаем на 1/2 (косинус угла 60°) и получаем с углом места цели 60° падение 14 см.
3. Теперь из превышения с углом места цели 90° вычитаем падение с углом ε и получаем превышение с углом ε.
Например, АК74 прицел 3 на дальности 200 м из превышения 44 см с углом места цели 90° вычитаем падение 14 см и получаем превышение 30 см с углом места цели 60°.

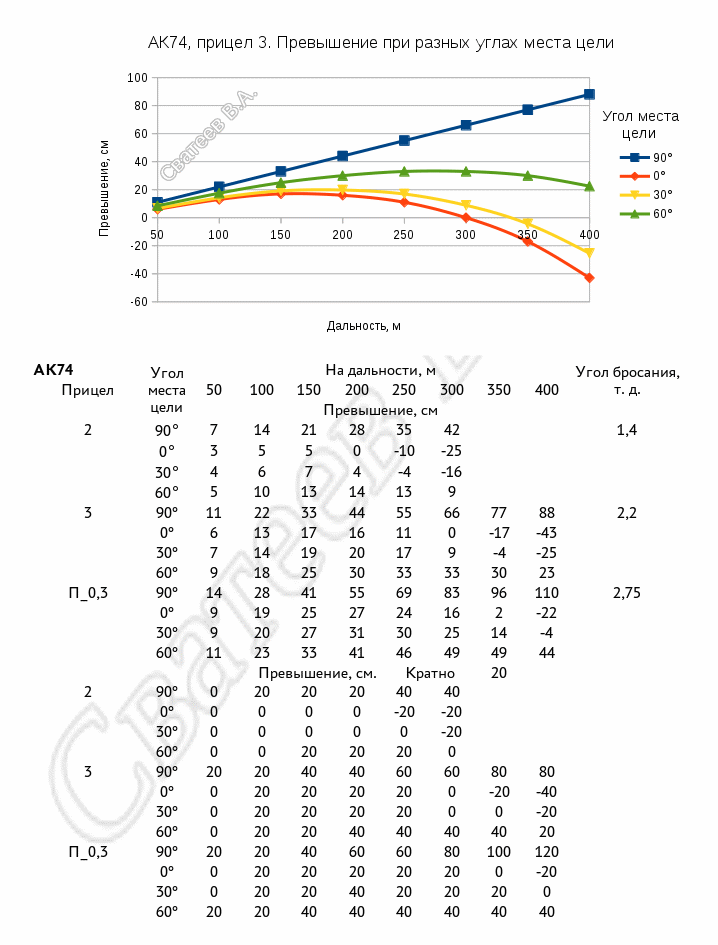

Как видим на Рис.9 каждому прицелу рассчитано по 24-32 превышения (поправки). Все их запомнить и в точности применить невозможно. Поэтому округлим превышения кратно 20 см, то есть, кратно половине размера коптера на Рис.1 или половине центрального отсека "Бабы Яги" на Рис.5. Такое округление оставит траекторию в контурах этих целей.
Например, АК74 прицел 3 с углом места цели 60° на дальности 200 м превышение 30 см округляется до 40 см - Рис.9.

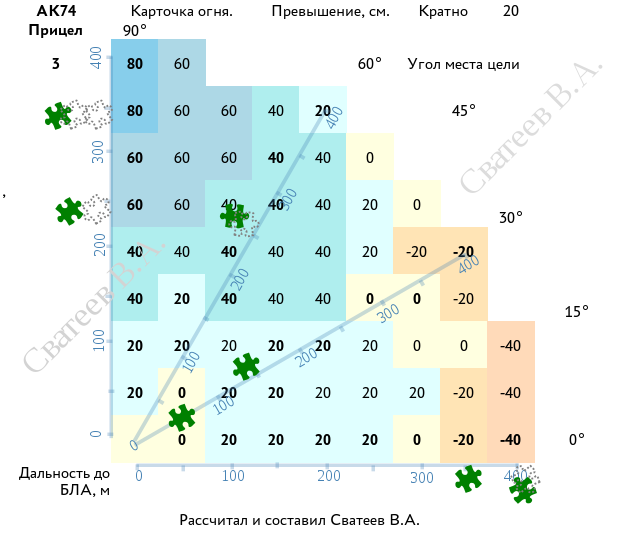

Для визуального восприятия превышений в пространстве составим карточку огня, где обозначим одинаковым цветом квадраты с одинаковым превышением, что покажет зоны одинаковых поправок. Теперь получили наглядную картину превышений - Рисунки 8-12.
Добавим ещё в каждую зону схемку прицеливания с поправкой этой зоны. Поправлять превышение надо смещением точки прицеливания вниз, если превышение положительное, и вверх, если превышение отрицательное.
Размер коптера Рис.1 и центрального отсека коптера Рис.5 близок к прямоугольнику, эквивалентному мишени №5. Поэтому при правильном прицеливании можно ожидать вероятности попадания в коптеры как в мишень №5, то есть, с прицелом П_0,3 вполне приличные 0,4 очередью на дальности до 300 м. А в более крупные БЛА и ещё лучше. Обращу также внимание на низкую вероятность попадания 0,1-0,2 для прицелов 4 (400 м) или П (440 м на АК74), с которыми стрелять по коптерам НЕ рекомендую.
Поэтому сравним для прицелов от 2 до 3,5 поправки на угол места цели до дальности-высоты именно 300 м.

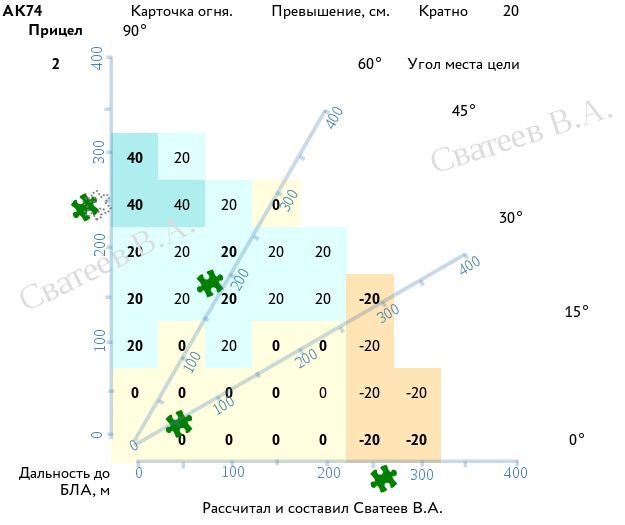

Как видим на Рис.10, Рис.11 и Рис.12 при стрельбе по коптерам со всеми углами места цели на дальность-высоту до 300 м надо использовать: c прицелом 2 (200 м) 4 поправки от минус 20 до 40 см; c прицелом 3 (300 м) тоже 4 поправки от 0 до 60 см; с прицелом П_0,3 (350 м) - 5 поправок.
То есть, по количеству поправок прицелы 2 и 3 равноценны. При этом:
— с открытым секторным, диоптрическим и т.п. прицелом взять необходимую с прицелом 2 поправку минус 20 см, то есть прицелиться точно в верхний край цели, практически невозможно потому, что мушка закрывает всю цель и стрелок просто теряет цель из вида;
— с открытым секторным, диоптрическим и т.п. прицелом автоматчики и пулемётчики стрельбой по наземным целям приучены наводить в нижний край цели, а особо продвинутые уже корректируют точку прицеливания ещё ниже в средней части траектории; поэтому им уже привычны поправки для прицела 3: 20 см (в нижний край цели - коптера или центрального отсека "Бабы Яги"), 40 см (на половину фигуры ниже нижнего края цели) и 60 см (фигура ниже нижнего края цели);
— П_0,15 на навесных прицелах рассчитан так, что для угла места 0° имеет максимальное превышение 15 см - "Упражнения подготовительных стрельб", Таблица 3. Это всего на 2 см меньше, чем открытый прицел 3 на Рис.9. Следовательно, прицелу П_0,15 соответствует карточка огня прицела 3, но не прицела 2 или П_0,3;
— прицелы 3 на открытом и П_0,15 на навесном эффективны также по всем наземным целям от головной до ростовой и потому я их давно рекомендую в качестве постоянных. Постоянный прицел, то есть, метка дальности, постоянно установленная на прицеле, нужен чтобы немедленно, не тратя времени на установку точного прицела, открыть огонь по внезапно появившимся целям. Пусть не так точно, как с прицелом, точно соответствующим дальности до цели, зато немедленно.
ВЫВОД: наиболее эффективны как по наземным, так и по воздушным целям постоянные прицелы 3 и П_0,15.

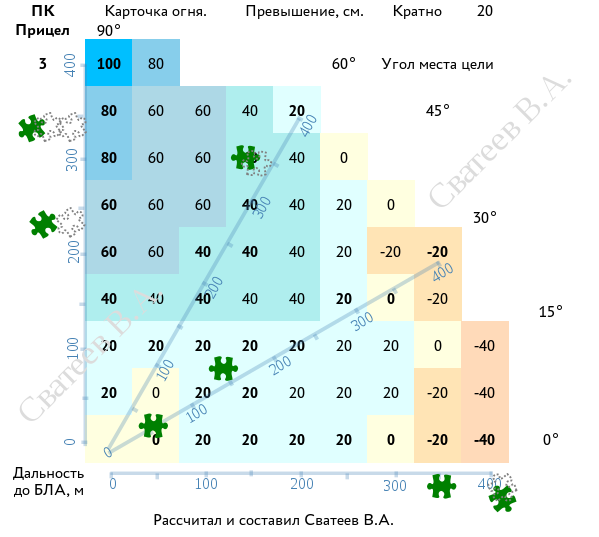

Карточка огня оружия с 7,62-мм винтовочным патроном - ПК, ПКМ, ПКП, СВД и т.п. - на Рис.13 отличается от карточки АК74 на Рис.11 несущественно. Ведь начальная скорость винтовочной пули 830 м/с, что несколько меньше 900 м/с пули АК74, зато балл. коэффициент винтовочной пули несколько лучше и потому средняя скорость этих пуль на траектории близка.
Пулемётчик ПК при стрельбе из АК74 может применять заученные поправки для ПК, а автоматчик АК74 при стрельбе из ПК может применять поправки АК74.
Скорость пули 7,62-мм патрона обр. 1943г. равна 715 м/с, что существенно меньше и 5,45-мм, и 7,62-мм винтовочной пуль, а балл. коэффициент пули обр.1943г. существенно хуже этих пуль. Поэтому средняя скорость на траектории пули 7,62-мм патрона обр. 1943г. существенно меньше - [2]. Траектория 7,62-мм патрона обр. 1943г. более крутая и требуется больше поправок.
Например, при стрельбе по БЛА со всеми углами места цели на дальность-высоту до 300 м с прицелом 3 на АКМ надо использовать 6 поправок на угол места коптера от 0 до 100 см - Рис.14.
Когда коптер летит в тебя (барражирующий боеприпас, "камикадзе"), то упреждение на его скорость не требуется, бери только поправку на угол места коптера.
Поскольку скорость БЛА может быть от очень медленной, несколько км/час до 120 км/час у коптера и до 600-800 км/час и более у БЛА самолётного типа, то точного упреждения рекомендовать невозможно. Заметь сколько БЛА пролетает примерно за полсекунды (время полёта пули на дальность 300 м) - это и будет упреждение.
Когда траектория БЛА проходит над тобой, то:
— когда БЛА приближается поправку на угол места отними от упреждения. Если некогда, то считай, что упреждение примерно компенсирует поправку на угол места, поэтому наводи в центр БЛА;
— когда БЛА удаляется упреждение добавь к поправке на угол места цели или просто бери двойную поправку на угол места цели.
Когда БЛА летит мимо тебя, то стреляй как указано во всех Руководствах, например, [4] п.178:
— по медленно летящему БЛА точку прицеливания с поправкой на угол места цели вынеси по направлению полёта БЛА на упреждение и стреляй длинной очередью сопровождая цель и сохраняя поправку и упреждение;
— по быстро летящему БЛА точку прицеливания с поправкой на угол места цели вынеси по направлению полёта БЛА на упреждение с запасом и стреляй длинной очередью пока БЛА не подлетит к точке прицеливания.
Кое-кто рекомендует сбивать коптеры одиночным огнём, в частности, снайперским. Например, бывшему министру обороны как средство борьбы с БЛА показывали новую снайперскую винтовку "из которой сбит коптер". А в одном из гуляющих по интернету видео неоднократно и настойчиво требуют стрелять по коптерам только одиночным огнём.
Но давно известно, что стрельба по воздушной цели одиночным огнём малоэффективна.
Видео 3 является характерным примером неэффективности одиночной стрельбы. Боец не паниковал, пытался сбить ББ, но одиночными не попал и только благодаря хладнокровию и падению в последний момент уклонился от ББ.

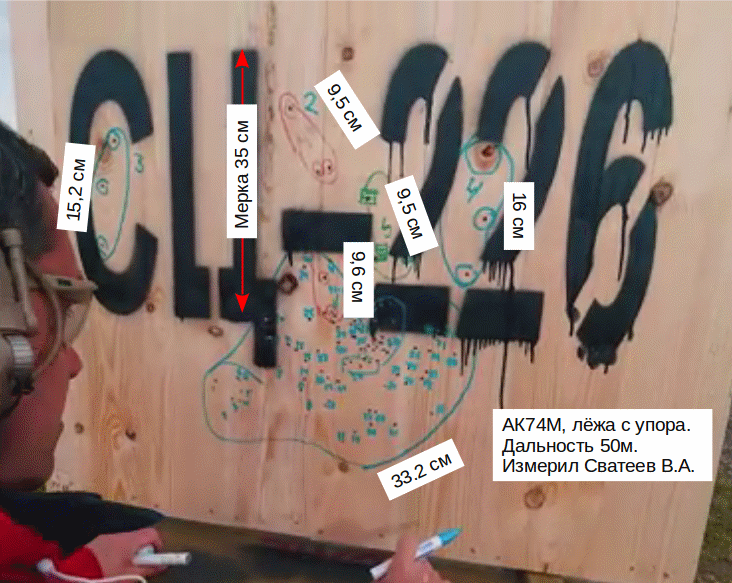

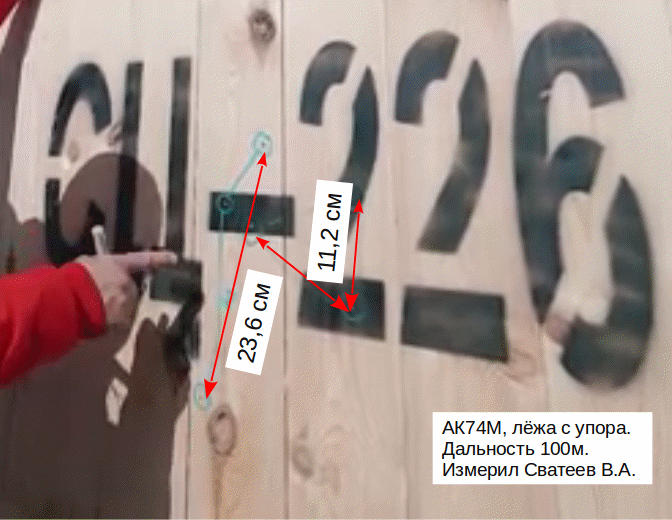

Конечно, кучность огня одиночных и первых пуль очереди существенно лучше, чем кучность последующих (после первой) пуль очереди. Но хорошая кучность нужна только когда стрельба точна, то есть, когда средняя точка попаданий (СТП) находится в центре цели или хотя бы не вышла за контуры цели - Рис.15 из Основ стрельбы [1], Рис.44 и на Рис.42 левый и средний варианты. А когда СТП вышла за контуры цели, то чем кучнее стрельба, тем меньше (МЕНЬШЕ!!!) вероятность попадания - Рис.15, на Рис.42 правый вариант.
По БЛА точная стрельбе возможна только когда он завис на длительное время. Но, как правило, БЛА движется и маневрирует, поэтому:
— во-первых, поправок на угол места цели много - Рис.11. Если ошибся в определении угла места цели или дальности, то СТП вышла за контуры цели;
— во-вторых, упреждение на движение БЛА точно рассчитать и взять невозможно. Ошибся в упреждении - СТП вышла за контуры цели;
— в-третьих, времени на обстрел коптера всегда мало, считанные секунды. Нет тех десятков секунд, которые требуются снайперу для точного измерения дальности, ветра, скорости цели и сложения-вычитания всех этих поправок. Не успел учесть все поправки - СТП вышла за контуры цели;
— в-четвёртых, коптер маневрирует, особенно ББ когда наводится по тебе будет постоянно поправлять свой курс. Более того, операторы БЛА, особенно уже один раз "сбитые", делают противозенитные манёвры, как делали самолёты в Великую Отечественную. Точно прицелиться в маневрирующую цель невозможно в принципе: пока ты вроде как точно навёл и давишь на спуск, коптер ушёл правее-левее или выше-ниже и СТП вышла за его контуры.
ВЫВОД: стрельба по воздушной цели, как правило, неточна, СТП, как правило, за контурами цели и потому чем лучше кучность боя, тем меньше вероятность попадания. Если же СТП вышла за контуры цели дальше кучности одиночного огня, то вероятность попадания одиночными не просто низка, она равна нулю - Рис.15, на Рис.42 правый вариант. А при стрельбе очередями последующие пули очереди рассеиваются сильнее и есть вероятность попадания ими в цель. Поэтому самый эффективный способ сбить БЛА - рассеивание, достаточно большое для накрытия БЛА с учётом ошибок стрельбы, и много пуль для создания необходимой плотности огня на такой площади рассеивания.

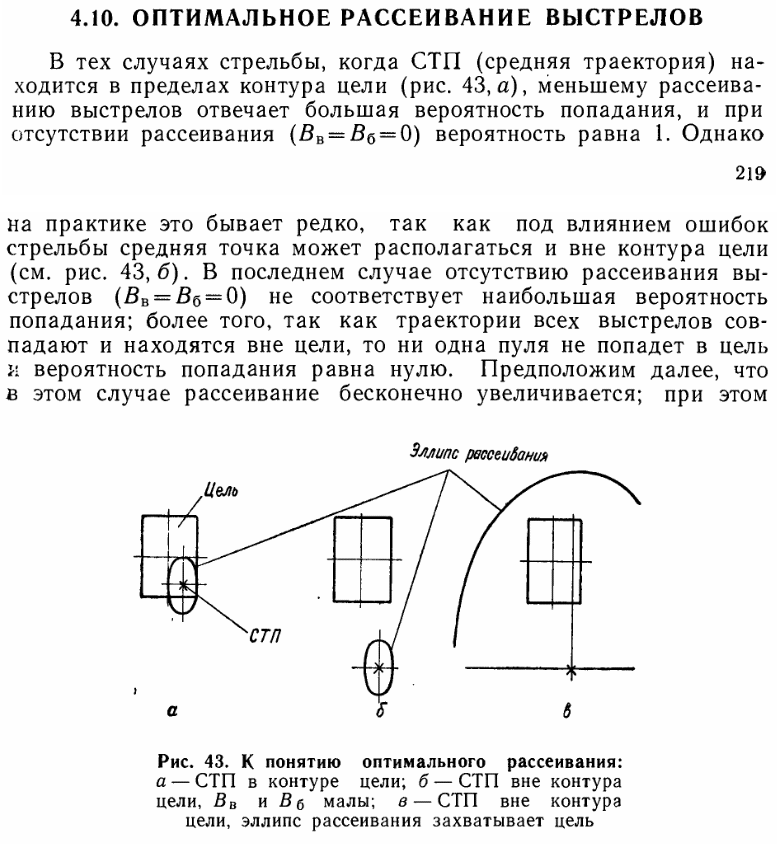

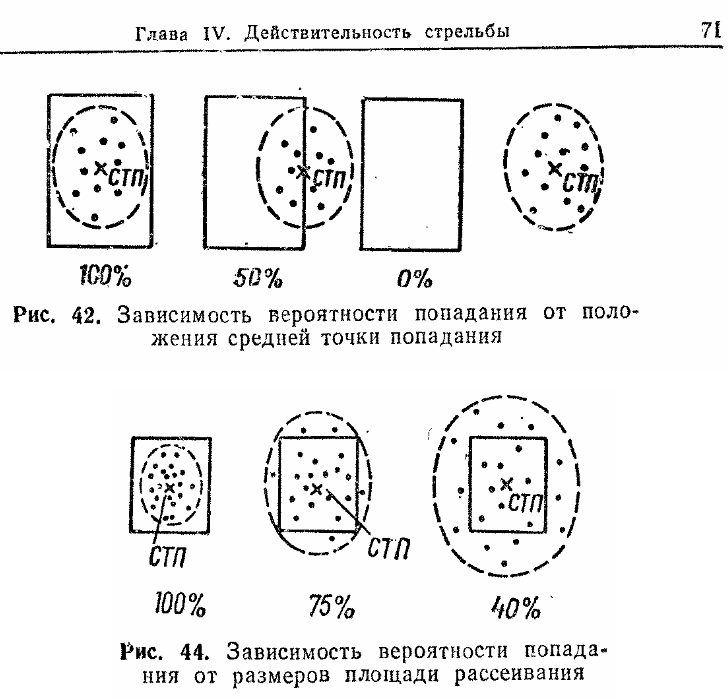

В теории стрельбы давно существует понятие "оптимальное рассеивание выстрелов" - Рис.16 из Эффективность стрельбы [5]. Жаль, что оптимальное рассеивание до сих пор не указано в Основах стрельбы [1], многие его не знают, носятся с маленьким рассеиванием как с писаной торбой и пытаются применять маленькое рассеивание при неточной стрельбе, где оно неэффективно.
Всё указанное выше в этом разделе известно с момента появления авиации в Первой Мировой войне. Поэтому с тех пор и до настоящего времени все Наставления рекомендуют по воздушной цели стрелять длинной очередью, а по пикирующей на тебя даже непрерывным огнём - Рис.8. И эти рекомендации подтверждает практика, например, такой стрельбой наши войска защищают от БЛА Новороссийскую военно-морскую базу - Видео 10.
Замечу, что стрельбу очередью не отменят никакие суперсовременные прицелы. Например, рекламируемые сейчас "умные прицелы SMASH 2000 (Израиль)" формируют прицельный знак (точку) в нужном месте поля зрения исходя из скорости движения и угла места цели. Можно стрелять одиночными? Не спешите. Прицельный знак постоянно меняет своё местоположение даже при прицеливании по бегущему человеку, поскольку человек то ускоряется, то замедляется. А в видео со стрельбой по коптеру навести прицельный знак на цель вообще сродни фокусу, поскольку прицельный знак прыгает по полю зрения вслед за постоянными изменениями угла места и маневрами БЛА. Даже неподвижным прицельным знаком поймать маневрирующий БЛА сложно, а когда у вас по полю зрения мотыляется не только цель, но и сам прицельный знак... Стрелять приходится куда-то в район метаний прицельного знака, следовательно, стрельба не совсем точна, СТП вышла за контуры цели и... Всё то же самое, что указано выше для "неумных" прицелов.
Чтобы выбрать положение для стрельбы и момент открытия огня автоматчику и пулемётчику надо знать допустимую ошибку наводки и длину очереди, которой он собьёт цель при различных условиях. Эти показатели я рассчитал по формулам 3.3.4, 3.5.17 и 3.5.18 из монографии Шерешевского [5], результаты на Рис.3.
Причём:
— Размеры цели (коптер-камикадзе, он же барражирующий боеприпас) = 0,3 м*0,3 м;
— Сердцевинными полосами рассеивания по вертикали и горизонтали считаются 4 центральных полосы рассеивания, включающих по 82% = 2*(25%+16%) пуль очереди каждая, соответственно, сердцевина рассеивания включает 67% = 82%*82% пуль очереди;
— Чтобы коптер оставался в сердцевине рассеивания допускается ошибка наводки в размере расстояния от края цели до края сердцевины рассеивания последующих пуль очереди на данной дальности, а срединная ошибка наводки - в размере половины допустимой ошибки: по вертикали Есн_у = (2*Вв_сум-0,3м/2)/2, боковая Есн_z = (2*Вб_сум-0,3м/2)/2;
— Поскольку по коптеру стрелять лёжа с упора или с сошек невозможно, то для положений стоя с упора, стоя с руки, а также с колена срединные отклонения рассеивания как первых пуль очереди Вв1 и Вб1, так и последующих пуль очереди Вв_сум и Вб_сум из положения лёжа с упора или с сошек умножены на переходные коэффициенты изменения характеристик рассеивания из Таблиц стрельбы [2];
— Длина одной очереди в расчёте ограничена ёмкостью магазина или ленты оружия - 30 выстрелов для автомата и 100 выстрелов для ПК, а если количество выстрелов указано больше ёмкости магазина или ленты, то подразумевается перезаряжание оружия.

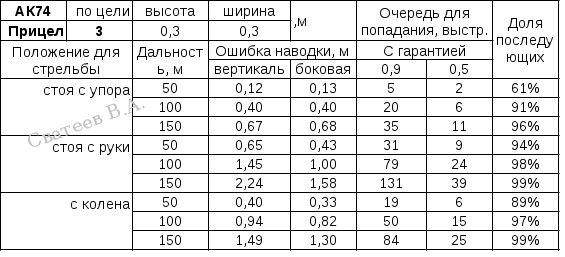

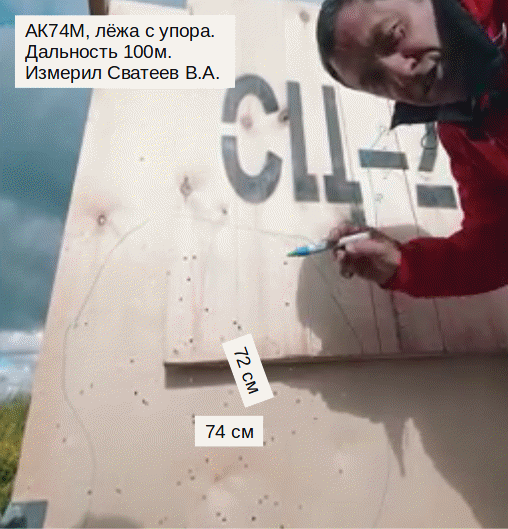

Например, на Рис.3 для АК74 из положения стоя с упора на дальности 100 м при ошибке наводки до 0,4 м в любую сторону от точки прицеливания потребуется очередь 20 выстрелов, чтобы поразить коптер с гарантией 0,9 = 90%, а 6 выстрелов обеспечат гарантию только 0,5 = 50%. Причём, 91% попаданий обеспечат последующие пули очередей и только 9% обеспечат первые пули очередей, поскольку у первых пуль кучность лучше и при такой ошибке наводки первая пуля, как правило, идёт мимо цели.
Обращу внимание, что допустимая ошибка наводки - это не то расстояние, на котором можно всегда удерживать мушку от точки прицеливания, а максимальное расстояние, на которое мушка может иногда отклоняться от точки прицеливания. Если мушка отклонилась от точки прицеливания больше допустимой ошибки наводки, то сердцевина пуль идёт мимо цели. Надо останавливать очередь, поправлять наводку и снова открывать огонь очередью. Надо стремиться, чтобы мушка всегда находилась на точке прицеливания и отклонялась от неё как можно меньше и как можно реже. Точка прицеливания с поправкой на угол места и дальность до цели указана выше на этой странице.
Указанная на Рис.3 ошибка наводки (допустимая) вычислена из габаритов рассеивания пуль. А габариты рассеивания определяются положением для стрельбы. Невозможно стоя с руки уменьшить габариты рассеивания, чтобы уменьшилось количество требуемых выстрелов. И невозможно с упора увеличить габариты рассеивания, чтобы накрыть маневрирующий коптер.
Например, по не маневрирующей цели ошибка наводки не большая. И если стрелять из положения с большим рассеиванием (большая допустимая ошибка наводки), то хотя цель и будет всегда накрыта сердцевиной рассеивания, но придётся затратить существенно больше патронов на создание нужной плотности огня на такой большой площади сердцевины рассеивания. И не хватит магазина (ленты) или времени на производство требуемого количества выстрелов. А если по маневрирующей цели стрелять из положения с маленьким рассеиванием, то не получится удержать мушку в пределах маленькой допустимой ошибки наводки и кучная сердцевина пуль вся будет идти мимо цели. Сколько ни стреляй - вряд ли попадёшь.
Поэтому надо занимать такое положение для стрельбы, при котором указанная на Рис.3 ошибка наводки (допустимая) соответствует реальной ошибке наводки по данному типу цели. А типов цели у нас два: не маневрирующий (зависший или летящий равномерно и прямолинейно) коптер и маневрирующий коптер.
В документах [1] и [5] указана ошибка наводки среднего стрелка по неподвижной цели из различных положений для стрельбы: 0,4 т.д. с упора, 0,8 т.д. с колена и 2 т.д. стоя с руки, что на дальности 100 м составляет 0,04 м, 0,08 м и 0,2 м соответственно и кратно меньше допустимой ошибки наводки из этих положений на Рис.3. Следовательно, даже средний стрелок попадёт в не маневрирующий коптер указанным на Рис.3 количеством патронов на указанных дальностях из любого положения для стрельбы. Но выгоднее стрелять стоя с упора или с колена с упора, так тратится меньше патронов и времени на поражение коптера.
Обращу внимание, что не маневрирующий коптер не только можно, но и нужно сбивать как можно дальше, чтобы не попасть под его осколки, как на Видео 11.
Рассчитаем максимальную дальность исходя из того, что атакующий коптер может развить скорость до 120 км/час ≈ 30 м/сек и за 3 сек, пока расходуется магазин, может подлететь на 90 м. При этих условиях если начнёшь стрелять из положения с упора:
— со 150 м, то потребуются все 30 патронов = (35п*2+20п)/3, то есть, 3 сек времени, зато коптер будет сбит и взорвётся не ближе 60 м от тебя;
— со 100 м, то потребуется несколько меньше 20 патронов и двух секунд времени, при этом коптер будет сбит и взорвётся не ближе 40 м от тебя;
— с 50 м, то после очереди 5 выстрелов = 0,5 сек коптер может взорваться всего в 35 м от тебя. Но если осталось мало патронов или много коптеров, то начинать придётся именно с 50 м.
Обращу внимание, что упор должен быть надёжен - бруствер окопа, здание, ствол дерева, борт стоящего транспорта и т.п. А с упора на борт движущегося транспорта рассеивание не меньше, чем стоя с руки - [2], таблица 28.
В отсутствии надёжного упора по не маневрирующему коптеру лучше стрелять с колена, как на Рис.2 -б, с дальности 90-100 м - Рис.3.
Стрелок должен также запомнить величину допустимой ошибки наводки на различной дальности - Рис.3 - и если мушка отклонилась от точки прицеливания больше допустимой ошибки наводки, то должен останавливать очередь, поправлять наводку и снова открывать огонь очередью. Надо стремиться, чтобы мушка всегда находилась на точке прицеливания и отклонялась от неё как можно меньше и как можно реже.
Понятно, что по маневрирующему коптеру ошибка наводки будет существенно больше, чем по не маневрирующему. И показательно, что ни в одном документе [1], [2] и [5] размер ошибки наводки по маневрирующей цели не указан. Видимо потому, что ошибка зависит от энергичности маневрирования цели. Трудно определить на сколько уходит мушка от точки прицеливания при таком энергичном маневрировании, как на Видео 12.
Поэтому, для стрельбы по маневрирующему коптеру рекомендую положение с максимальным рассеиванием - стоя с руки, как на Рис.2 -в. Исходя из требуемого количества выстрелов автоматчик может сбить одним магазином коптер не дальше 50 м, и только пулемётчик с лентой до 150 м - Рис.3.
[1] Наставления по стрелковому делу: Основы стрельбы из стрелкового оружия, АКМ, РПК, ПК, ПМ, ручные гранаты, Министерство обороны СССР, Москва, Военное издательство, 1987.
[2] Таблицы стрельбы по наземным целям из стрелкового оружия калибров 5,45 и 7,62 мм. ТС / ГРАУ №61, издание второе, дополненное, Министерство Обороны СССР, Военное издательство Министерства Обороны СССР, Москва-1977.
[3] Основы стрельбы из оружия стрелковых подразделений, под ред. академика генерал-лейтенанта артиллерии Благонравова А.А., Военное издательство Министерства Обороны СССР, Москва-1958.
[4] Руководство по 5,45-мм автоматам Калашникова АК74, АК74М, АКС74, АКС74У, АК74Н, АК74Н1, АК74Н2, АК74Н3, АКС74Н, АКС74Н1, АКС74Н2, АКС74Н3, АКС74УН2 и 5,45-мм ручным пулемётам Калашникова РПК74, РПК74М, РПКС74, РПК74Н, РПКС74Н, РПК74Н1, РПК74Н2, РПК74Н3, РПКС74Н1, РПКС74Н2, РПКС74Н3, Министерство обороны Российской Федерации, Главное управление боевой подготовки Вооружённых Сил Российской Федерации, Москва, Военное издательство, 2001.
[5] «Эффективность стрельбы из автоматического оружия», Шерешевский М.С., Гонтарев А.Н., Минаев Ю.В., ЦНИИ Информации, 1979 г,
