6Б43 проверен американцем

CВАТЕЕВ ВИКТОР АЛЕКСЕЕВИЧ

svateevVA@inbox.ru

Рис.1

Методика стрельб

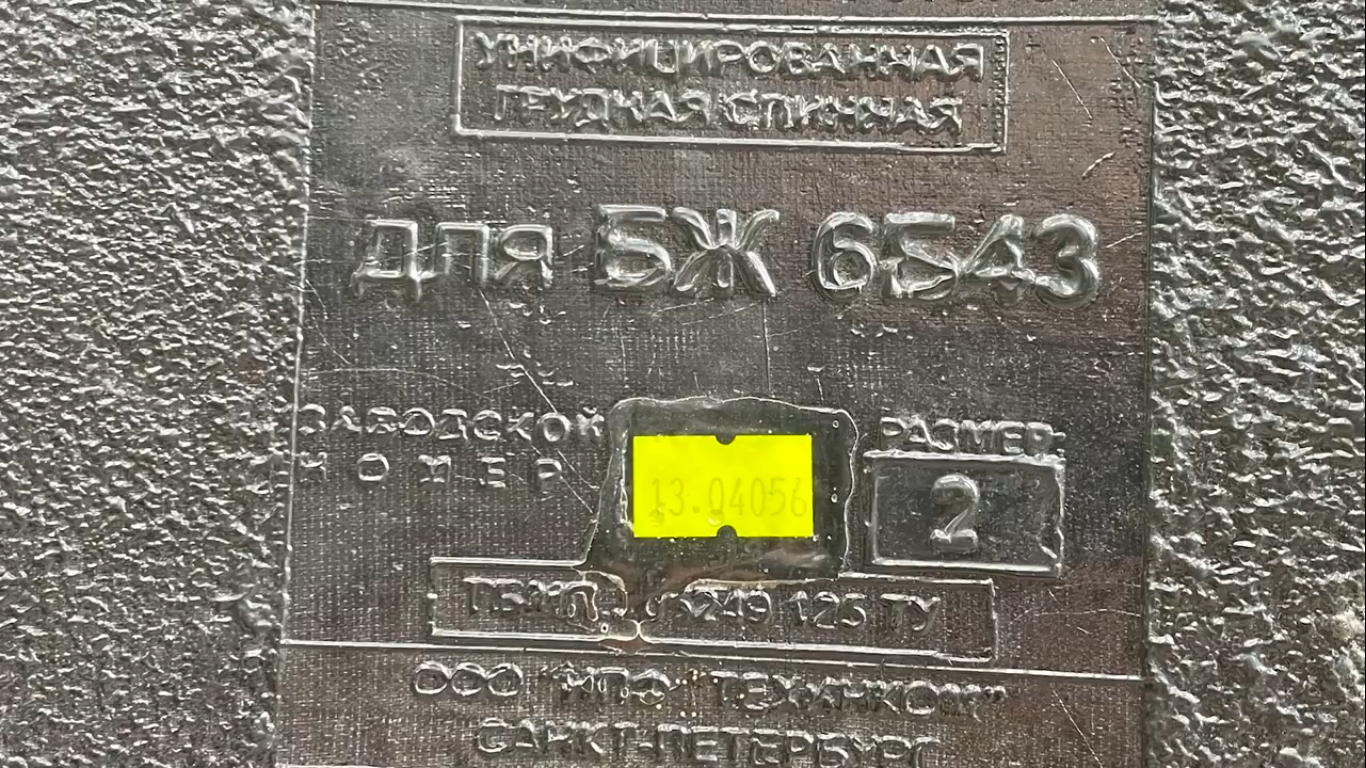

Любознательный американец под ником "Buffman" решил проверить бронекерамическую плиту "Гранит-6" бронежилета 6Б43 - Рис.1 - из комплекта боевой экипировки "Ратник". И обстрелял её из американского оружия и в основном американскими патронами - [42].

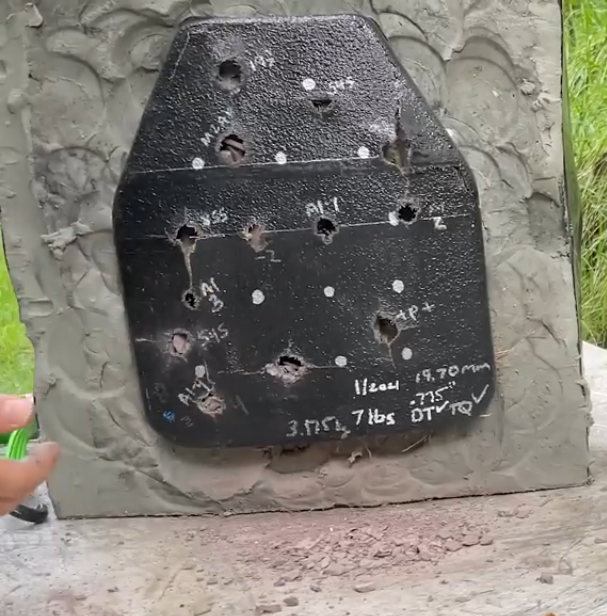

Апробацию провёл довольно грамотно. Стрельбу вёл с дальности 45 футов (13,7м), скорость каждой пули измерял. Всего произвёл 13 выстрелов различными патронами с достаточно равномерным распределением попаданий по плите - Рис.2.

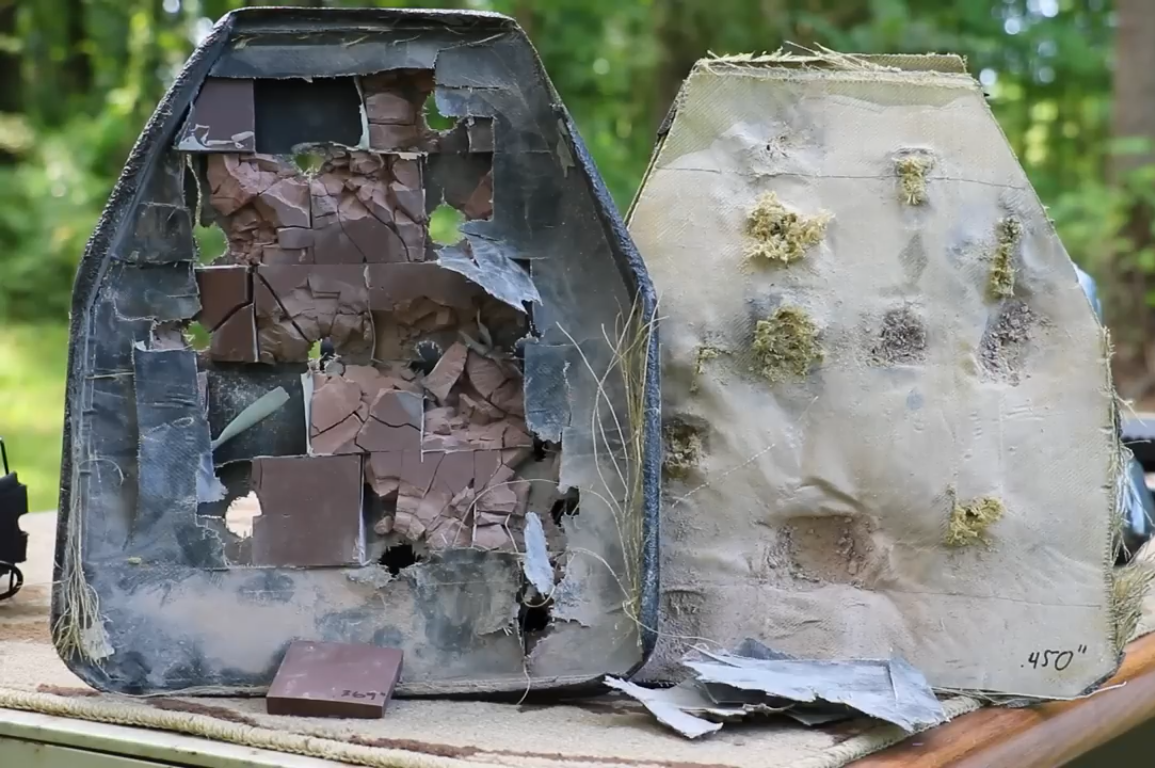

Дело в том, что современная бронекерамика при попадании пули трескается от края до края плитки, какого бы размера плитка ни была. Поэтому все бронепанели, в том числе 6Б43, собираются из небольших плиток, чтобы разрушение одной плитки при попадании в неё пули не влияло на защитные свойства других плиток - Рис.3. Например, последний тринадцатый выстрел Buffman делал в уже достаточно разбитую панель 6Б43, но в нетронутый участок, и 7,62-мм пуля даже на повышенной скорости его не пробила. Конечно, при втором попадании в разрушенную плитку панель, вероятнее всего, будет пробита.


Рис.2

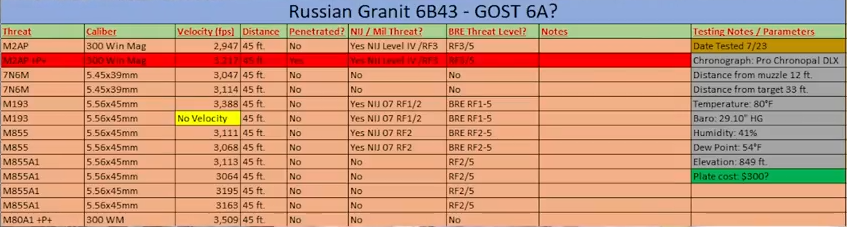

Результаты - Рис.4.

Штатные армейские патроны даже с бронебойными пулями до 7,62-мм винтовочной включительно не пробили 6Б43:

— две 5,45-мм и восемь 5,56-мм пуль со стальным бронебойным сердечником на скорости до 1033м/с (3388fps) не пробили плиту 6Б43. Buffman сделал аж 4 выстрела 5,56-мм патроном М855А1 EPR ("повышенной эффективности"), который был разработан для М16-/М4 в попытке пробивать наши СИБ этим оружием. Но мало того, что ни один из этих выстрелов не пробил плиту, так ещё и выпуклость на обратной стороное плиты от всех этих десяти выстрелов минимальна и не повредила пластилин, имитирующий тело цели;

— 7,62-мм бронебойная пуля FMJ AP на скорости 898м/с не пробила. Следовательно, не пробъёт и американское штатное армейское 7,62-мм оружие, начальная скорость пули которого несколько меньше.

Пытливый Buffman на штатных патронах не успокоился и снарядил в две гильзы .300 Win Mag (7,62х67мм) пороха сверх нормальной навески - максимально допустимый заряд (+Р+). В одну гильзу запрессовал пулю FMJ AP массой 10,69г (165гран) с сердечником из углеродистой закалённой стали массой 5,17г, во вторую гильзу - пулю М80А1 массой 8,4г (130гран). Результат получился поучительный:


Рис.3

— 7,62-мм пуля FMJ AP получила скорость 980м/с (3217fps) и единственная из всех выстрелов пробила панель;

— 7,62-мм пуля М80А1 получила скорость 1070м/с (3509fps), но НЕ пробила.

Нет ничего практичнее правильной теории

Почему же менее скоростная пуля FMJ AP пробила, а более скоростная М80А1 не пробила?

Я подсчитал энергию этих пуль: FMJ AP = 5133Дж, М80А1 = 4809Дж. Видимо, в гильзу М80А1 Buffman навесил немного меньше пороха. А поскольку калибр пуль одинаков, то и без расчёта понятно, что удельная энергия М80А1 оказалась меньше, что и повлекло меньшее пробивное действие, как и предсказывает теория, формула 1.7.6.


Рис.4

Кроме того, сердечник пули М80А1 состоит из двух частей: пенетратор и slug, но "два сердечника не работают так, как планировалось" - [1], стр. 51. Для максимального пробивного действия сердечник должен быть цельным, как у пули FMJ AP.

Обращу внимание, что скорость и конструкция пули М80А1 очень близки к новейшей американской пуле по программе NGSW. И тот факт, что М80А1 не пробила уже растерзанную бронепанель 6Б43, подтверждает мои выводы годичной давности о недостаточном пробивном действии пули NGSW,

Подтасовка


Рис.5

Американец не удержался от мухлежа: он наклеил нашу панель прямо на пластилин, имитирующий тело защищаемого человека, после попаданий 7,62-мм пуль измерял выпучивания задней стенки панели и вмятины на пластилине, оставленные этими выпучиваниями. При этом демонстративно сокрушался, что вмятины большие.

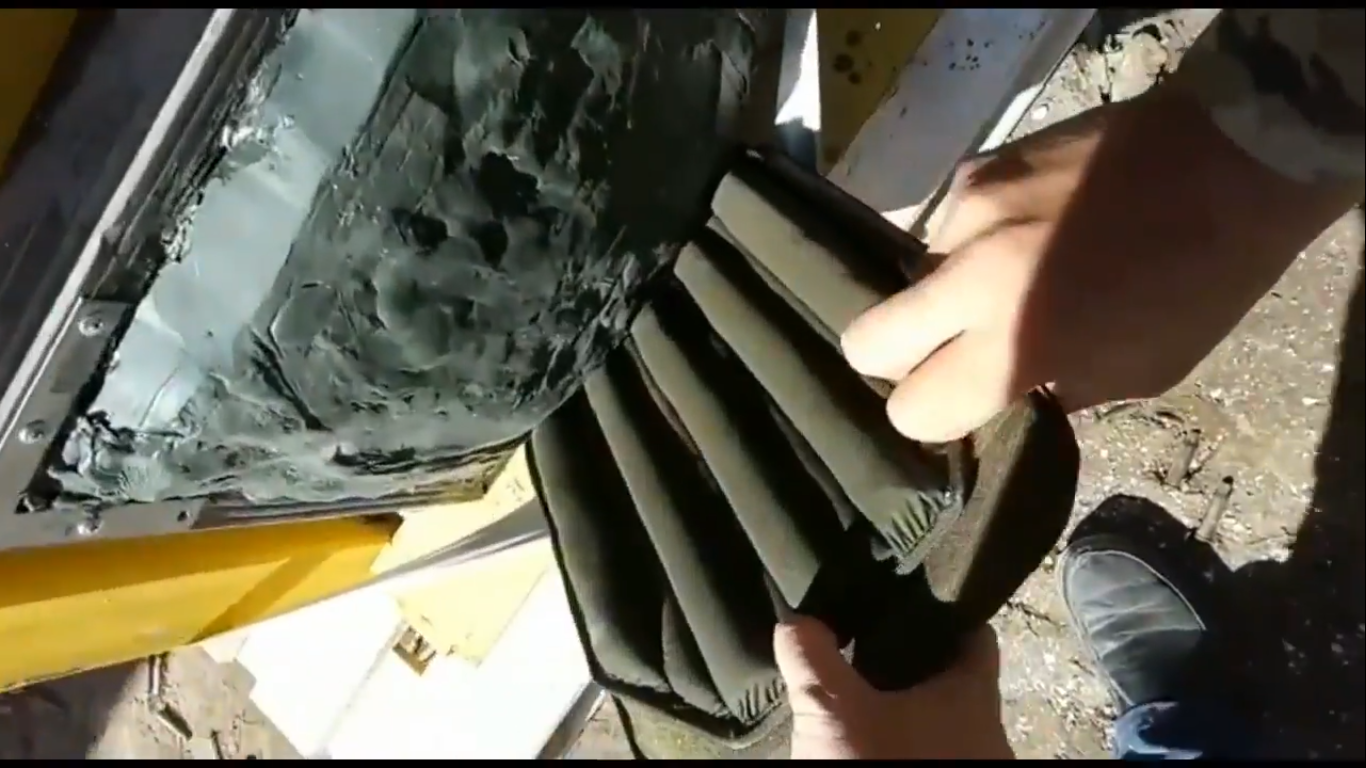

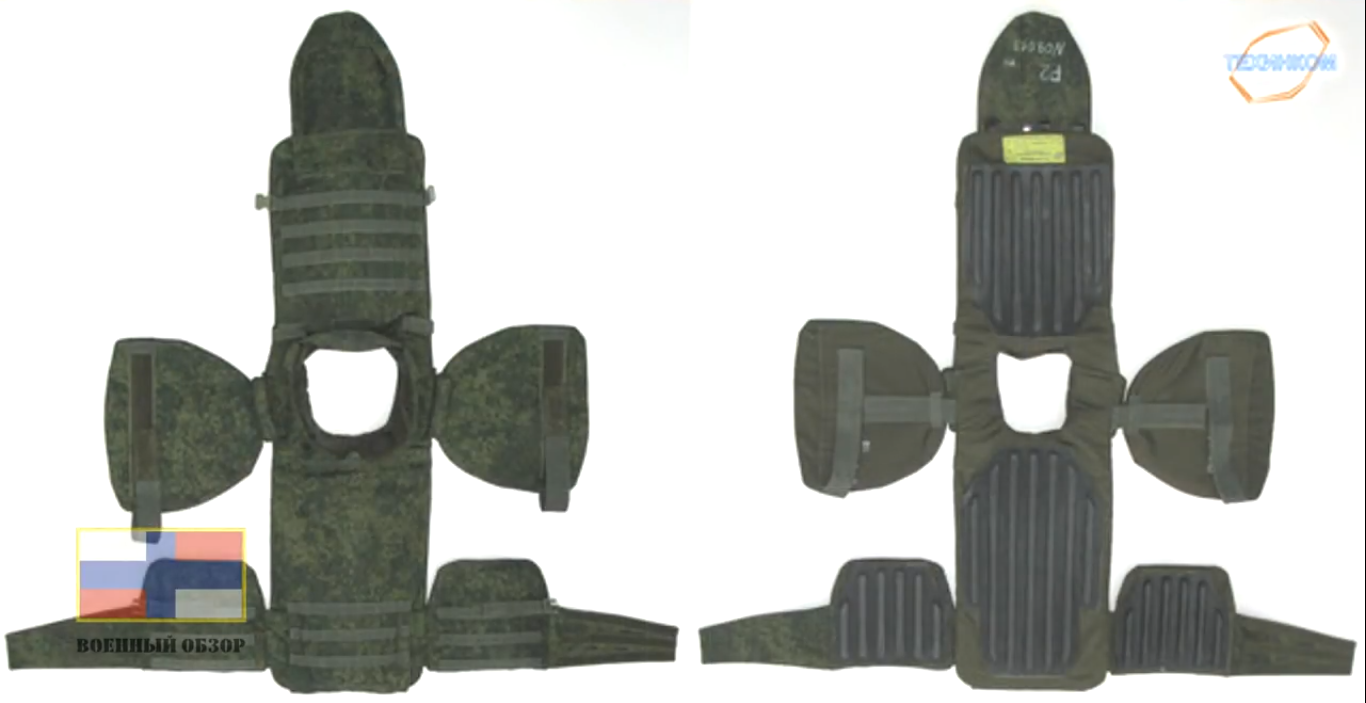

Между тем, бронепанель не соприкасается с телом бойца. Для защиты тела от запреградной контузионной травмы между бронепанелью и телом имеется аммортизационный подпор, часто рифлёный для вентиляции (КАП). У бронежилета 6Б43 КАПы крепятся на груди, спине и даже на боках - Рис.5. Поэтому испытывать стойкость СИБ надо в комплекте с КАП - Рис.6.

ВЫВОДЫ:


Рис.6

— БЖ 6Б43 задерживает пулю со стальным сердечником, в том числе бронебойную с сердечником из углеродистой закалённой стали, выпущенную в упор из любого современного стрелкового оружия любой армии мира калибром до 7,62-мм включительно;

— Бронепанель 6Б43 собирается из небольших керамических плиток и разрушение одной плитки при попадании в неё пули не влияет на защитные свойства других плиток. Но бронепанель может быть пробита повторным попаданием рядом (до 7см) с предыдущим попаданием. Поэтому керамическую бронепанель с попаданием надо менять на новую при первой возможности;

— В ближнем бою - в здании, в траншее и т.п. - надо стрелять очередью, а не одиночными, поскольку 10 выстрелов в секунду дадут хорошую вероятность попадания двух пуль в одно и то же место на броне противника;

— В повреждённых и выбрасываемых керамических бронепанелях остаётся много целых керамических плиток. Целесообразно разработать ремкомплект керамической бронепанели (передняя и задняя стенка панели), куда войска смогут самостоятельно добавлять плитки из повреждённых панелей и получать исправную панель. Иначе бронепанелей не напасёшься;

— Если действительно пуля NGSW имеет скорость около 1070м/с и вес от 8,1 до 8,4 грамма, то она при стальном сердечнике сможет пробивать БЖ 6Б43 немногим дальше 13м благодаря несколько большей поперечной нагрузке (длинне), чем у М80А1. Во всяком случае не дальше 100м, да и то, если сердечник NGSW сделают цельным, а не как у М80А1;

— Выстрел, пробивший 6Б43, показал удельную энергию пули (сердечника), при которой пробиваются современные средства индивидуальной бронезащиты. На этот показатель удельной энергии должны ориентироваться разработчики патронов и оружия, если они хотят пробить современные СИБ.

Источники:
[1] Боевые патроны стрелкового оружия, Книга 4, Современные отечественные патроны хроники конструкторов, В.Н. Дворянинов, Д`Соло, Климовск, 2015.
[42] Russian "Granit" 6B43 GOST 6A Armor, [Электронный ресурс] Buffman R.A.N.G.E., https://www.youtube.com/watch?v=bgaQzMjsQo4&embeds_referring_euri=https%3A%2F%2Ftelegra.ph%2F&feature=emb_imp_woyt
